第7回：バックライトの交換

さて、本日ご紹介する内容は、とある個人様から、、

【ご依頼内容】
　画面が起動時だけオレンジ色になり、すぐに何も表示しなくなる、、、
　以前から、全体的に赤みがかっていて、たまにチラつきがあった。

【お仕事内容】
　パソコンは、 Fujitsu FMV BIBILO NF/A40 WindowsVista
　

　症状からすると、バックライト(冷陰極管：CCFL)切れです。
　とりあえず、外部接続で映るか確認すると、きちんと表示されるので、
　やはりこういう時は、バックライト切れです。

バックライト取出し！
　最初にフレームを取り外します。
　

　液晶周りのゴムを外すと、ネジがあるのですべて取り外します。
　そのあと、樹脂のヘラなどで、傷をつけないようにフレームを外します。
　

　液晶下部右下に見えるピンクと白のコード、これがバックライトの線になります。
　

　次に、フレームから、液晶パネルを外します。
　この時、タオルなどを下に敷き、液晶に傷が付かないように気を付けます。
　

　ケーブルなどを、、、
　

　順番に慎重に、、、
　

　外していきます。
　この時、液晶パネルを構成している各シートがずれないように、セロテープなどで軽く固定しておくといいです。
　バラバラになっても後で元に戻せますが、ホコリなどが入ると、組み立てた後、大変な事になります。
　どうしても入ってしまった場合は、エアースプレーなどで、きれいにしてあげましょう！
　

　液晶パネルを外すと、いよいよフレームとバックライトだけになります。
　

　アップにするとこんな感じです。
　

バックライト登場！
　バックライトは、アルミの中に納まっています。
　バックライトは2mm幅の蛍光灯ですから、非常に割れやすいです。
　少しの力で、パキッと折れてしまいます。
　これを取り出す時は、焦らず慌てずゆっくり慎重に、、、
　って、交換するから割れても問題無いのですが、この辺は意識の問題でしょうか！？


　取り出すとこんな感じです。
　

　この状態で電源を入れて確認すると、、、
　

　やっぱり、オレンジ色に光ります。
　この時は一瞬だけでした。（写真を撮るのが難しかった(-_-;)）


バックライトの比較
　正常なバックライトと切れたバックライトを比較してみます。
　上が、切れたバックライト、下が正常なバックライトです。
　

　アップにするとよくわかりますが、切れたバックライトは、端側が黒く焼けています。
　

　ご家庭の蛍光灯が切れた時と同じですね。
　

バックライト取付！

　ここは割愛しますが、新しいバックライトにコードを半田付けします。
　今回のバックライトは、
　・冷陰極管(CCFL)2.0mm × 337mm　です。（ちょっとうろ覚えです(-_-;)）

　ここで忘れてはいけないのが、事前に新しい
　・冷陰極管(CCFL)2.0mm管用 ゴム管
　・CCFL衝撃緩衝材　Oリング
　を、コードに通しておく事です。
　これを忘れると、はんだ付けのやり直しですので(-_-;)

いよいよ点灯式！

　といっても、記事的にはいきなりですが、仮組で点灯してみます。（3分間クッキングみたい♪）
　きれい！に光ります。ばっちりです。(-。-)y-゜゜゜


バックライト交換完了！

　画面もチキンと映るようになり、無事に完了です！


【作業期間：2時間、お会計：￥9,560(部品代込)】
　・基本料金 ： ￥980
　・バックライト交換 ：￥8,580-（部品代込）
　となります。

　価格は改訂しています。最新情報はこちら

ご利用ありがとうございました！

最後に
　バックライト切れは、通常いきなりはなりません。（衝撃で割れる場合もありますが）
　ほとんどの場合、画面のちらつきやオレンジ色など、おかしな色で表示されるといった予兆が出ます。
　映らなくなってからでは、バックアップも取れません。また映らなくなってから慌てて強制終了を繰り返すと、Windows自体起動しなくなる場合もあります。
　おかしいなと思った時は、早めにお近くの専門家に相談するのが一番です。(-。-)y-゜゜゜



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

第6回：Let'sNote CF-W4 ログオン⇔ログオフ繰返し＆HDD交換 其の三

第6回：Let'sNote CF-W4 ログオン⇔ログオフ繰返し＆HDD交換　其の二の続きです。

HDDを交換し、レジストリを修復して、ログインに成功したものの、
再起動後に、ログオフ再発、、、
ということは、アプリケーションもしくはサービスなどが原因です。

パソコンン内の設定見直し

　先ずは怪しいサービスを無効にします。
　次は怪しいスタートアップを無効にします。
　次に怪しいソフトを削除します。　詳しく書きませんが、某セキュリティソフトなどなど、、、
　最後にレジストリをきれいにお掃除します。
　此処は手動で、丁寧にやります。

再び再起動！
　考えられる限りのことをやって、再起動します。
　緊張の瞬間、、、見事きちんとログインできました！
　
　この後、数回再起動しますが、きちんとログインできます♪

新たな問題が
　これで、いよいよ1件落着かと思いきや、また新たな問題が、、、
　ネットに接続できません。無線も有線もなぜか、、、(-_-;)

　とりあえず、ipconfigで見ると、アドレスは取得できています。
　pingもゲートウェイまでは通りますが、外には飛んでいきません。
　IP固定にしてもダメです。

IPアドレスの再取得！？
　> ipconfig /release
　> ipconfig /renew
　いやいや(-_-;)
　
NetBiosのキャッシュの問題！？
　> nbtstat -r
　いやいや(-_-;)

ドライバの問題！？
　ドライバの再インストール、、、
　いやいや(-_-;)

Winsockがらみ！？
　いろいろ調べてみると、LSP（Layered Service Provider) がらみでエラーが出ています。
　もしや「Winsock」か！？と思い、リセットしたところ、
　> netsh winsock reset
　ビンゴ！　ネットに接続できました！
　おそらく、某セキュリティソフトの亡霊が影響していたようです。

最後に動作確認
　念のため、再起動し、ログイン後、各アプリケーションの動作を確認しましたが、ばっちり問題無し♪
　これにて1件落着です(@^^)/~~~

③.メモリの増設
　これは割愛します。

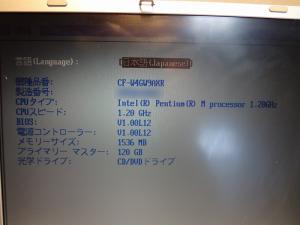

　このLet'sの仕様上、メモリは1.0GBとなっていますが、マザーボードの仕様上は、メモリは2.0GBまで大丈夫です。
　512MBはオンボードなので、1.0GBを1枚載せて、最高1.5GBまでは増設できます。

【作業期間：3日間、お会計：￥12,980】
　・基本料金 ： ￥980
　・HDD加工 ：￥4,000-
　・HDD交換 ：￥3,000-
　・システム復旧 ：￥4,000-
　・メモリ増設 ：￥1,000-
　となります。
　今回は、部品はお持込みのため、作業料金のみです。

ご利用ありがとうございました！

最後に
　普段の修理であればリカバリをお勧めしますが、今回は、何とか現状復帰という事でしたので、色々と手を尽くしました。
　実は、これらの作業、一度テスト用HDDで試しています。
　（一発勝負でデータが修復できなくなることを考慮して）
　成功することを確認してから、同じ作業を本番用HDDで実施しています。
　今回は、かなりコストオーバーでしたが、お客様に喜んで頂けたので何よりです。
　レジストリを復旧したことによる不安は残るので、お客様には、不安要素とリカバリの必要性をご説明させて頂きました。

　パソコンを長く使うコツは、丁寧な扱いはもちろん、定期的（最低年1回）に、リカバリをすると良いと思います。
　パソコンにとって良いだけでなく、バックアップを取るようになる、環境の復元手順を知る、など
　自分自身にも良いことがたくさんあります。
　くれぐれも、パソコンの定期メンテナンスを(-。-)y-゜゜゜



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

第6回：Let'sNote CF-W4 ログオン⇔ログオフ繰返し＆HDD交換 其の二

第6回：Let'sNote CF-W4 ログオン⇔ログオフ繰返し＆HDD交換　其の一の続きです。

②.ログイン直後にログオフされる現象を改善する
　これが、いつもと違い、一番の難関でした。
　概ね、こんな感じで実施していきます。
　・ウィルスチェック
　・システムファイルによる修復
　・チェックディスクによる修復
　・MBRの修復
　・レジストリ修復
　・修復インストール　⇒　出来ればやりたくない
　・OSリカバリ　⇒　絶対やりたくない

ウィルスチェック！
　いくつかのウィルス対策ソフトで確認しますが、ウィルスは検知されませんでした。

システムファイル復旧！
　次に、システムファイルを復旧します。
　「kernel32.dll」と「userinit.exe」を回復コンソールから復旧します。
　これで、半分くらいの確率で直ります、、、のはずだったんですが、、、
　ログイン後に、強制ログオフされます。

チェックディスクによる修復！
　この場合も、回復コンソールから実施します。
　再起動し、ログインすると、、、
　ログイン後に、強制ログオフされます。
　どうも今回は、手ごわそうな予感(-_-;)

MBRの修復！
　念のため、回復コンソールからMBRを修復します。
　再起動し、ログインすると、、、
　やっぱりログイン後に、強制ログオフされます。

レジストリ修復！
　私の場合、最新のリカバリポイントを見つけて、レジストリを復旧します。
　リカバリポイントが無い場合、%windows%\repair内のファイルを使います。
　参考）http://support.microsoft.com/kb/307545/ja

　まず回復コンソールから、最新のリカバリポイントを見つけます。
　> cd "System Volume Information"
　> dir
　_restoreで始まるフォルダを探します。
　　例）_restore {D86480E3-73EF-47BC-A0EB-A81BE6EE3ED8}
　次に、そのディレクトリの中から、"RP"で始まるフォルダの最新を見つけて移動します。

　> cd _restore {D86480E3-73EF-47BC-A0EB-A81BE6EE3ED8}
　> dir　⇒　最新"RP---"を見つける。ここでは、RP999とする。
　> cd RP999\Snapshot

　2回目以降は、一発でOK！
　> cd _restore{D86480E3-73EF-47BC-A0EB-A81BE6EE3ED8}\RP999\Snapshot

　その中に、以下のファイルがあることを確認します。
　> dir
　・_REGISTRY_USER_.DEFAULT
　・_REGISTRY_MACHINE_SAM
　・_REGISTRY_MACHINE_SECURITY
　・_REGISTRY_MACHINE_SOFTWARE
　・_REGISTRY_MACHINE_SYSTEM

　これらのファイルを、%windows%\system32\configにコピーします。
　上書きでもいいですが、きちんと作業したいので、消してからコピーします。
　> del c:\windows\system32\config\default
　> del c:\windows\system32\config\sam
　> del c:\windows\system32\config\security
　> del c:\windows\system32\config\software
　> del c:\windows\system32\config\system
　> copy _REGISTRY_USER_.DEFAULT c:\windows\system32\config\DEFAULT
　> copy _REGISTRY_MACHINE_SAM c:\windows\system32\config\SAM
　> copy _REGISTRY_MACHINE_SECURITY c:\windows\system32\config\SECURITY
　> copy _REGISTRY_MACHINE_SOFTWARE c:\windows\system32\config\SOFTWARE
　> copy _REGISTRY_MACHINE_SYSTEM c:\windows\system32\config\SYSTEM

　まとめると、こうなります。2回目以降は、バッチにしておいた方がいいですね。
　私の場合、1回で直ると思ったのでしませんでしたが、間違いでした、、、

　> cd "System Volume Information"
　> cd _restore {D86480E3-73EF-47BC-A0EB-A81BE6EE3ED8}\RP999\Snapshot
　> del c:\windows\system32\config\default
　> del c:\windows\system32\config\sam
　> del c:\windows\system32\config\security
　> del c:\windows\system32\config\software
　> del c:\windows\system32\config\system
　> copy _REGISTRY_USER_.DEFAULT c:\windows\system32\config\DEFAULT
　> copy _REGISTRY_MACHINE_SAM c:\windows\system32\config\SAM
　> copy _REGISTRY_MACHINE_SECURITY c:\windows\system32\config\SECURITY
　> copy _REGISTRY_MACHINE_SOFTWARE c:\windows\system32\config\SOFTWARE
　> copy _REGISTRY_MACHINE_SYSTEM c:\windows\system32\config\SYSTEM

ついにログイン成功！、、、じゃなかった
　兎にも角にも、レジストリを修復し、再起動すると、
　見事にログインに成功しました！
　

　これで、1件落着かと思いきや、もう一度再起動すると、
　同じ現象が、、、強制ログオフ、、、(-_-;)

　次回に続く、、、



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

第6回：Let'sNote CF-W4 ログオン⇔ログオフ繰返し＆HDD交換 其の一

さて、本日ご紹介する内容は、とある個人様から、、

【ご依頼内容】
　パソコンを強制終了したところ、ログイン後に強制的にログオフされるようになってしまった。
　リカバリではなく、なんとか現状復帰して欲しい。
　さらに、HDDとメモリの大容量をしたい、、、

【お仕事内容】
　パソコンは、Panasonic Let's note CF-W4 WindowsXP Pro

　

　今回は、かなり長くなるので、整理すると、、、
　①.ログイン直後にログオフされる現象を改善する（リカバリは不可！）
　②.HDDを大容量に交換する
　③.メモリを大容量に交換する

①.HDD交換(3.3V対応)
　今回は、HDD交換があるので、先にこれを済ませます。
　とはいっても、「Panasonic Let's note」は、通常とHDDが異なり、市販のHDDをそのまま使えません。
　省電力化を図るため(?)、電圧が5.0Vではなく、3.3Vですので、HDDを3.3V対応に改造します。
　（型によっては、3.3/5.0V両対応の場合もあります。）
　ただし、一旦3.3Vに改造すると、普通の5.0Vで動作できませんので、先に、新しいHDDにクローン環境を作成します。
　

　次に、新しいHDDを3.3V対応に改造します。
　これは、1発勝負で、失敗／やり直しは出来ません。

　まずHDD内部で制御電源と駆動電源が共通かどうかを調べます。
　方法は、41番ピンと42番ピンの導通をテスターで測定します。
　①HDD内部で制御電源と駆動電源が共通　　　　　⇒　0Ω
　　…41番pinと42番pinを折取る　　
　②HDD内部で制御電源と駆動電源が分かれている　⇒　10kΩ以上
　　…41番pinを折曲げ、42番pinの根元へ半田付け
　
　今回の場合、抵抗が"0Ω"です。
　

　①パターンですので、41pinと44pinを折取ります。（このとき、他のpinを折り曲げたりしないように！）

　上が折り取る前、下が元々のHDDです。
　

　折り取った後です。
　

　きちんとpinが折れたら、いよいよ交換です。
　まずは分解します。今回は割愛しますが、Let's noteは、ポイントに気を付けておけば、分解は簡単です。
　ただし、ネジの種類にかなりばらつきがあるので、元通りに戻せるよう工夫して分解します。

　こんな感じです。
　

　分解した状態です。
　

　これが、HDDです。（見たまんま、、、）


　HDDを交換し、電源投入！
　緊張の瞬間、、、見事きちんと認識しました！
　

　というわけで、HDD交換は、問題無くすんなり完了です。

　次回に続く、、、



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

第5回：BIOSアップデート

さて、本日ご紹介する内容は、とある個人様から、、

【ご依頼内容】
　ある理由で、BIOSをアップデートしたい、、、

【お仕事内容】
　パソコンは、Dell AlienWare Windows7

　とりあえず、アップデート用ファイルをダウンロードしたり、USB版起動ディスクなど色々と準備します。

　がしかし、「Virtual Floppy Drive」でエラー「Windows95/98/Meでは動作しません」が出ます！
　母艦の環境は、"Windows7 Pro /64bit"　なので、当然署名は外して、テストモードで実行しているのになぜ！？
　

　仕方がないので、「HP USB Disk Storage Format Tool」を使います。
　
　あちこちにありますが、参考までに
　http://isohunt.com/torrents/HP+USB+Disk+Storage+Format+Tool+SP27608

いざBIOSをアップデート
　すると、こんなエラーが出ました。
　
　「Cannot flash when Memory Managers (e.g. HIMEM) are present」

　これは、HIMEM.SYS（ハイメムシス）というメモリを管理する、メモリドライバを使っていると出ます。
　なんでも、「Windowsは、このHIMEM.SYSで管理されたメモリを使う。このドライバを組み込まないと Windows が起動不能に陥る。MS-DOS では、すべて、この HIMEM.SYS が管理するメモリを使用する。」そうです。

　ここまでは予想の範疇なので、Windows98の起動ディスクを作り直して、再チャレンジ！
　
　と状況は変わらず。う～ん、、、　
　Windows98の起動ディスクでもダメ！？、、、これは予想外でした。

Windows95ならいけるかも！
　、、、持ってない、、、(-_-;)
　あれこれ探していると、良いものがありました！
　WindowsXP以前の起動ディスクイメージが♪
　
　参考までに残しておきます。
　http://www.allbootdisks.com/

　イメージが手に入ったので、後はここから必要なファイルを取り出します。
　今回は、BIOSアップデートが目的なので、取り出すファイルは、以下の3ファイルで十分です。
　・IO.SYS
　・MSDOS.SYS
　・COMMAND.COM
　

　これで、Windows95の起動ディスクが出来たので、3度目の正直でBIOSアップデートを実行すると、、、
ばっちり上手くいきました♪
　念のため、バージョン情報も確認しますが大丈夫です。
　パソコンも問題無く起動できました。
　

【作業期間：？時間、お会計：￥4,980】
　・基本料金 ： ￥980
　・作業料金 ：￥4,000-
　となります。

ご利用ありがとうございました！

最後に
　今回は、お客様に予め、BIOSアップデートのリスクと失敗時のコスト等をご説明し、納得された上で実施しています。
　普段、BIOSアップデートは、気軽にやるものではありません。（遊びなら別ですが）
　失敗すると、BIOSチップの復旧もしくはROM交換、マザーボードの交換になります。
　弊社ではBIOS復旧は出来ませんので、ROM交換か、マザーボードの交換となり、軽くウン万円します。
　最近のマザーボードなら、Dualもありますが、修理に来るパソコンは、ほとんどありませんねぇ。
　くれぐれも、BIOSアップデートは慎重に(-。-)y-゜゜゜



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

GoogleAdSenseのその後

GoogleAdSenseのその後

実はGoogleから、怒られてしまいました(-_-;)

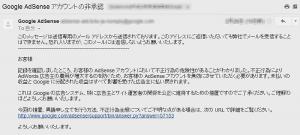

こんなメールが届きました。


一応、異議申し立ては出来るみたいです。


なので、事細かに事情を書いて送ってみました。

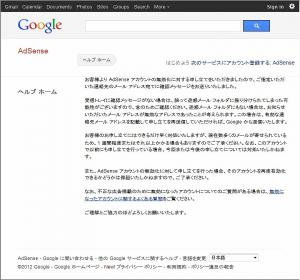

すると、2日くらいして、こんな返事が届きました。
アカウント再開は無理ですと、、、
まぁ、確かに仕方ないかなと。


でも、具体的な情報は一切教えてもらっていません。
ひょっとしたら、AdSense狩り！？なんて淡い期待を抱きつつ、
判断基準の開示を求めましたが、今度は返事すらいただけませんでした。
（お返事ぐらいは欲しかった、、、）

やっぱり、1回でも自己クリックはしてはいけませんという教訓でした。
皆さまもどうぞお気を付けを(-。-)y-゜゜゜



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

第4回：液晶割れ修理

さて、本日ご紹介する内容は、とある個人様から、、

【ご依頼内容】
　ノートパソコンに物を挟んだまま、ふたを閉じてしまい、液晶が割れてしまったと、、、

【お仕事内容】
　パソコンは、Lenovo G570 433472J Windows7
　

　外見はきれいです。（写っているものは汚いですが、、、）
　

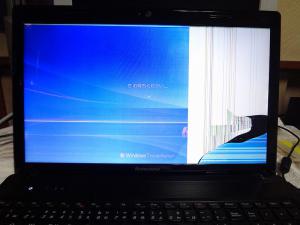

　電源を入れてみると、、、しっかりひび割れしています。
　もう液晶交換しかありません。
　

　まずパネルを外します。
　この機種は、分解せずにそのままでパネルを外せるタイプなので、
　比較的楽です。ただ傷がつきやすい材質なので慎重に、、、
　

　液晶自体はこんな感じです。
　

　早速、新品の液晶と交換します。
　

　こんな感じです。でも見た目はあまり変わりません(-_-;)
　

　仮組で早速電源を入れてみると、、、きれい♪
　

　最後にキチンを組み立てて、ホコリをきれいに払って完成！
　

【作業期間：1時間、お会計：￥15,480】
　・初期診断 ： 無料
　・基本料金 ： ￥980
　・液晶交換 ：￥5,000-
　・部品代 ：￥9,500-
　となります。

　価格は改訂しています。最新情報はこちら

ご利用ありがとうございました！

最後に
　ノートパソコンの液晶は、非常に割れやすいです。
　片手で持ったりすると、思わぬ力が入ってひびが入ることもあります。
　また、ひび割れなど明らかに物理的な不具合は、メーカーが補償範囲内で対応してくれない事も
　よくあります。くれぐれも、取扱は慎重に(-。-)y-゜゜゜



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。

.Net CompackFrameWork で PDA(PocketPC) を再起動

.Net CF(CompackFrameWork) で PDA(PocketPC) を再起動

今やっている開発で、どうしても定期的なPDAの再起動が必要になりました。
フリーソフトも探したければ、インストールやら設定やらと、、、
インストーラにすべて組み込めないため、数十台に配布するのはムり、、、
とても運用に耐えられない(-_-;)

というわけで、.Net(VB)CFアプリに組み込みました。
サンプルが"C"ばっかりだったので、VB板を残しておきます。
誰かの参考になれば、、、(-。-)y-゜゜゜

ちなみに、"＜","＞"は半角にしてね。

・開発環境）.WinXP(VirtualPC)
　　　　　　.NetCF(VB)2008
　　　　　　.PDA(WindowsMobile5.0)
　　　　　　.SQLServerCE2008


#Region "■■■　DllImport宣言　■■■"

　　'--------------------------------------------------
　　' 再起動関連
　　'--------------------------------------------------

　　＜DllImport("CoreDll.Dll")＞ _
　　Private Shared Function KernelIoControl( _
　　　　ByVal dwIoControlCode As Integer, _
　　　　ByVal lpInBuf As IntPtr, _
　　　　ByVal nInBufSize As Integer, _
　　　　ByVal lpOutBuf As IntPtr, _
　　　　ByVal nOutBufSize As Integer, _
　　　　ByRef lpBytesReturned As Integer) As Integer
　　End Function

　　Private Shared Sub SetCleanRebootFlag()
　　End Sub

#End Region

#Region "■■■　関数（再起動関連）　■■■"
　　''' ＜summary＞
　　''' PDA再起動
　　''' ＜/summary＞
　　''' ＜remarks＞＜/remarks＞
　　Public Shared Sub gsHardReset()

　　　　Dim IOCTL_HAL_REBOOT As Integer = &H101003C
　　　　Dim bytesReturned As Integer = 0

　　　　'起動時にハードリセットを行うフラグを立てる
　　　　Call SetCleanRebootFlag()

　　　　'再起動
　　　　Call KernelIoControl(IOCTL_HAL_REBOOT, _
　　　　　　　　　　　　IntPtr.Zero, 0, _
　　　　　　　　　　　　IntPtr.Zero, 0, bytesReturned)

　　End Sub
#End Region



【宣伝・・・(*´ω｀)】



　システム葵では、個人様向けでも企業様向けでも、パソコン修理から、パソコン設定、パソコンの使い方、LAN環境構築、ソフトウェア開発まで、様々な実績がありますので、困ったことがあれば、お気軽にご相談下さい。
