第11回:Qosmio PCI Express Error が表示され起動しない

こちらの記事をお読みの方へ
 こちらも併せてご覧下さいませ m(__)m  2012年10月10日


さて、本日ご紹介する内容は、とある個人様から、、

【ご依頼内容】
 パソコンを起動すると、「PCI Express Error」が表示され、Windowsが起動しない、、、

【お仕事内容】
 パソコンは、TOSHIBA Qosmio G40W/95DW Windows Vista Home Premium

「PCI Express Error」が、、、
 電源を入れると、「PCI Express Error」が表示され、これ以上先に進みません。
 この現象は、放熱不足によりビデオチップの半田不良が発生し、通電不良によってビデオチップが正常に動作しなくなっていることが多いです。ちなみに、Qosmioに非常に多い不具合です。

 一通り調べ、念のためデータをバックアップしておきます。

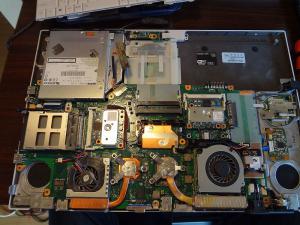

 そして、分解して、中を確認します。

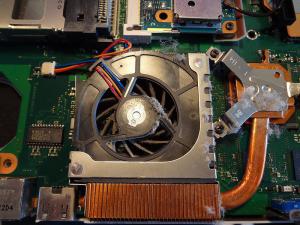

 先ずは、CPU側のFANを見てみます。すごい埃です(-_-;)

 排気口に埃の壁が出来ています。

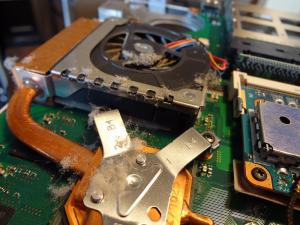

 次に、問題と思われるビデオチップ側のFANです。

 こちらも、すごい埃がたまっています(-_-;) これでは、放熱が正しく行なわれません。

早速修理します!
 まずは、マザーボードを取り出します。結構大きいですね。

 ここが、問題のビデオチップです。
 ここをリフロー(リボールとかチップの貼直しともいいます。)します。
 リフローは、チップの裏側まで効果を目視で確認できないので、なかなか難しいです。
 ですが、確実に中まで半田をリフローできたことを確認する方法いくつかあります。
 この辺は、温度設定プロファイルや時間とともに企業秘密です、、、((+_+))

 リフローするときは、しっかり丁寧に準備してやりましょう!

無事にWindowsが起動!
 仮組で、動作を確認すると、無事に問題無くWindowsが起動します。
 これで一安心です♪

最後に内部をピカピカにお掃除します!

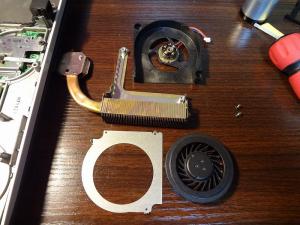

 CPU側のFANを分解して、きれいに洗浄します。

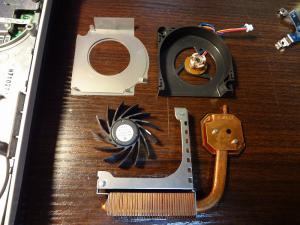

 もちろん、ビデオチップ側のFANも分解して、きれいに洗浄します。

 この通り、ピカピカ♪

 同じくこちら側も、ピカピカ♪

 こんな感じで、内部を一通りきれいに洗浄します。
 最後に、いつも通り、外部(ディスプレイやキーボード)もピカピカに掃除します。
 もちろん、無料サービスです。

【作業期間:1日、お会計:¥11,480】
 ・基本料金  :¥980
 ・チップ修理(1か所) :¥8,000-
 ・内部クリーニング :¥3,000-
 ・アンケート割引 :-¥500-
 となります。

 価格は改訂しています。最新情報はこちら

ご利用ありがとうございました!

最後に
 よく言いますが、パソコンを長く使うためには、普段の手入れが一番です。(ホコリは一番の大敵です!)
 エラースプレーなどでこまめに掃除してあげましょう!
 でもくれぐれも、中に向かって吹かないようにしてください。逆にホコリを吸い込んじゃいますから。
 でも内部クリーニングって、初めての方だとかなり大変です。特にノートパソコンだと分解だけでも一苦労だと思います。
 不安な方、お忙しい方は、いつでもご相談下さい。
 パソコンは、上手(きれいに)に使えば、その分長く使えますから(-。-)y-゜゜゜
