第12回:FMV-BIBLO NF/G40 画面が表示されない

こちらの記事をお読みの方へ
 こちらも併せてご覧下さいませ m(__)m  2012年10月10日


さて、本日ご紹介する内容は、とある個人様から、、
いつもは、できるだけ色々なお仕事内容をご紹介していますが、今回は、お客さまからご要望を頂きましたので、修理の様子をご紹介いたします。

【ご依頼内容】
 パソコンを起動しても、FANの音は聞こえてくるが、画面が真っ暗のまま、、、

【お仕事内容】
 パソコンは、FUJITSU FMV-BIBLO NF/G40 Windows 7 Home Premium

 電源を入れると、FANの音だけは鳴っていますが、何も表示されません。

まずは分解!
 一通り調べ、念のためデータをバックアップしておきます。
 そして、分解して、中を確認します。
 今回は、非常に傷つきやすい素材なので、タオルを敷いて行います。

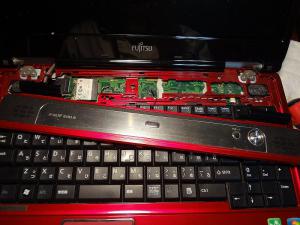

 まずは、キーボード上のスイッチパネルを取り外します。

 次にキーボードを外します。

 ひっくり返して、裏側のネジをすべて外します

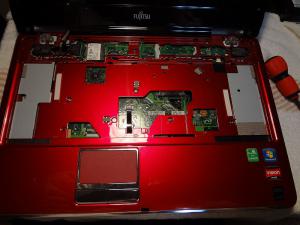

 あとは、いくつかコネクタ類を外すと、カバーが外れて、マザーボードが姿を現します!
 ちなみにこの機種は、非常に分解しやすいです。写真を撮りながらでも、ここまでで大体15分位です。

問題の原因はどこだ!?
 CPUとチップの冷却用FANに、毛と埃がすごい絡まっています。
 (あとで判ったことですが、この短い毛は、ご自宅のペットちゃん達のものだそうです、、、)

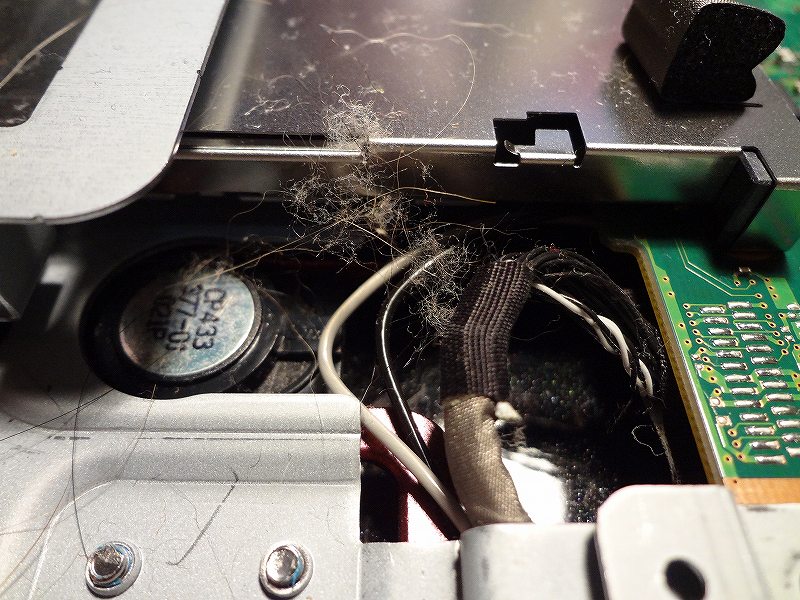

 あちこちこんな感じです。きっとFANで吸い込んだものが、内部にも広がったんでしょうね。

早速修理に取り掛かります!
 まずは、マザーボードを取り出します。
 CPUソケットの右側に、チップがあります。

 裏返すと、もう一つチップがあります。AMDです。

 ちょっとわかりにくいのでアップにします。

 こちらもアップで、、、この2つが今回の修理個所になります。

 それでは、いよいよチップの修理です。
 ますは、チップの周りをアルミとテープでしっかりマスキングします。
 これは、周りを熱により傷めないため、また、フラックスを余計に広げないためです。
 ですので、しっかりやっておき、フラックスを流し込みます。
 (これを適当にやると、フラックスが広がって、後の洗浄が大変なんです((+_+)))

 あとは、弊社の企業秘密ですが、適切な温度と時間で、しっかりリフローしてあげます。

 無事に終わったら、きれいに洗浄します。これが結構大変だったりします。

無事にWindowsが起動!
 いよいよ、緊張の瞬間です。
 仮組をして、電源を入れると、、、無事に起動しました!(-。-)y-゜゜゜

再発防止のため、内部もしっかりクリーニング!
 FANは分解して、羽の裏までしっかり洗浄します。(水洗いではないですよ)

 洗浄が終わったら、グリスを塗り替えて、組み立てて、この通りピカピカにします。
 もちろん、見えない他の所もピカピカにします。
 最後に、外部(ディスプレイやキーボード)もピカピカにします。

完成!
 隅から隅までピカピカになったパソコンは、無事に元気を取り戻しました!

【作業期間:1日、お会計:¥19,480】
 ・基本料金  :¥980
 ・チップ修理(2か所) :¥16,000-
 ・内部クリーニング :¥3,000-
 ・アンケート割引 :-¥500-
 となります。

 価格は改訂しています。最新情報はこちら

ご利用ありがとうございました!

最後に
 マザーボードは、交換の前にも、修理できる可能性は十分にあります。
 まずは、最大限できることをやって、復旧しない場合のみ部品交換となります。
 余談ですが、リフローは失敗した場合、料金は頂きません。あくまで成功報酬となります。

 ちなみに、「埃はパソコンの大敵です。こまめにお掃除をしましょう!」 といつも言いますが、
 パソコンに埃を吸わせない工夫も大切です。
 埃っぽいところ(窓際や床に近いところなど)で使わない、壁際で使わない、パソコンを使わないときはこまめに電源を切る、或いはスリープ状態にしてカバーを掛け、FANを無駄に回さないなどなど。

 出来る工夫と知恵で、無理なく長く快適なパソコンライフを(-。-)y-゜゜゜

 余談ですが、今回の様にご要望があれば、パソコン修理の様子を記事にさせて頂きます。
 何時になるかはお約束できませんが、、、
